Tennokoe 2 RGB

La console PC Engine fournit en natif les modes vidéos RF, composite NTSC et RGB. La sortie vidéo RGB n existe pas (il n y a que le mode RF ou composite NTSC). Il faut faire une modification sur la console.

Au même titre qu ajouter une sortie RGB à une PCE ou une DUO (voir là, je me suis dit qu il serait intéressant d ajouter à ma Tennokoe Bank 2 une sortie RGB.

Cette modification n'inclus pas d'ampli RGB car j'ai préféré mettre le mien dans la prise péritel (voir là). Toute fois, il est possible d'intégrer l'ampli rgb dans la Tennekoe Bank 2 au lieu de le mettre dans la prise péritel.

Voilà comment ça se présente au final :

Côté gros oeuvre (perçage de la coque de la Tennokoe Bank 2), pour mettre en place ce type de DIN8, il est nécessaire de disposer :

  • de plusieurs forets (métaux ou bois) allant jusqu à la taille 15 mm (diamètre de la DIN8) : plusieurs forets pour agrandir le trou progressivement pour ne pas casser la coque de la Tennokoe Bank 2,
  • d un forêt de 2mm (métaux ou bois) pour percer les trous de part et d autre de la DIN8 pour faire passer les rivets pop,
  • d une pince pop pour serrer les rivets,
  • d une lime à métaux pour éventuellement finir d agrandir le trou de passage de la DIN8.

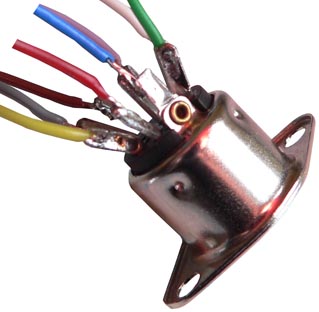

Côté électronique, il est nécessaire de trouver une DIN8 (pas de 270°), un fer à souder pas trop puissant (~15Watts), de l étain, et du fil de cuivre.

En pratique

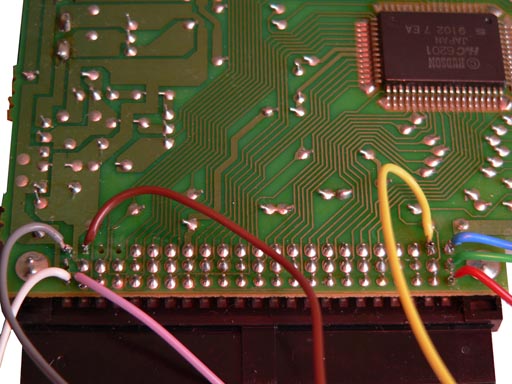

A partir du pinout du bus d extension de la PCE (disponible là, repérer les points de soudures correspondants au rouge, vert, bleu, composite synchro, +5V, Masse (GND), Audio gauche et Audio Droit). Voici ci dessous ce que ça donne :

  • PIN-01 - Audio Right (fil gris)
  • PIN-02 - GND (fil marron)
  • PIN-22 - Composite synchro (fil jaune)
  • PIN-23 - Bleu (fil bleu)
  • PIN-46 - Vert (fil vert)
  • PIN-47 - Audio Left (fil blanc)
  • PIN-48 - +5 Volts (fil rose)
  • PIN-69 - Rouge (fil rouge)

Remarque : il est nécessaire de tout câbler pour que cela fonctionne sans problème. J ai essayé sans la PIN-48 et sur ma vieille TV, l image était en noir et blanc...

La position des fils rouge, vert et bleu sur la DIN8 dépend de votre câble sodipeng/RGB.
