Hack RGBDUO

Cet article est pour les bricoleurs qui souhaitent utiliser le signal RGB de leur console. C'est une mise en œuvre des tutoriaux que l'ont peut trouver sur Internet (voir plus bas pour les liens). Normalement, il est valable pour les modèles de console suivants :

  • DUO, Turbo DUO (version US), DUO-R et DUO-RX
  • PCE
  • CoreGrafx I
  • CoreGrafx II

Cependant, ce qui est décrit ici est plus spécifique à une DUO (puisque j'ai dû transformer ma DUO-RX en DUO-RX RGB). J'ai cependant choisi de conserver le signal composite. Donc au final j'aurais une DUO-RX RGB & composite.

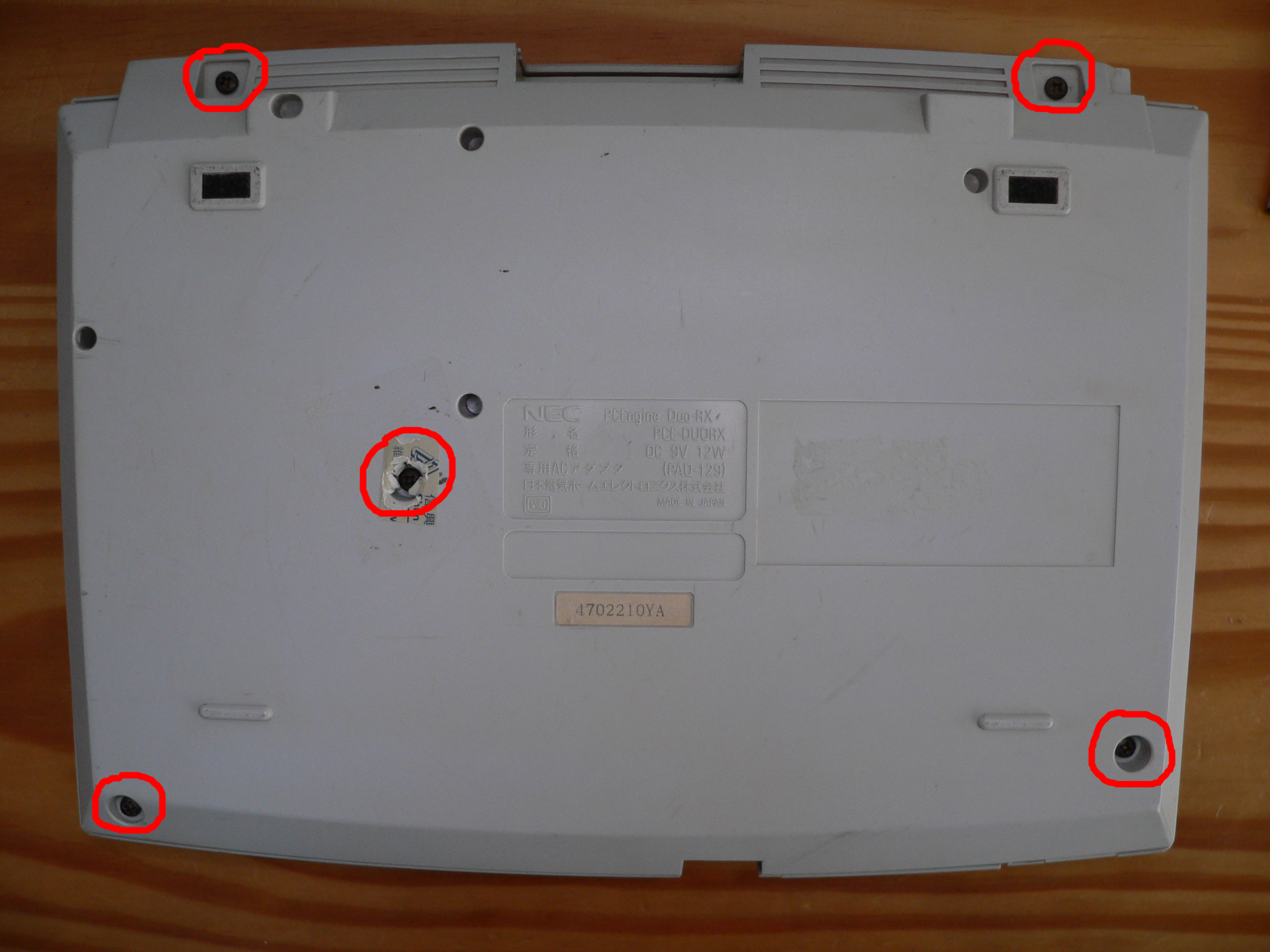

  • Tout d'abord, ouvrir la console en retirant les 5 vis qui sont sous la console :

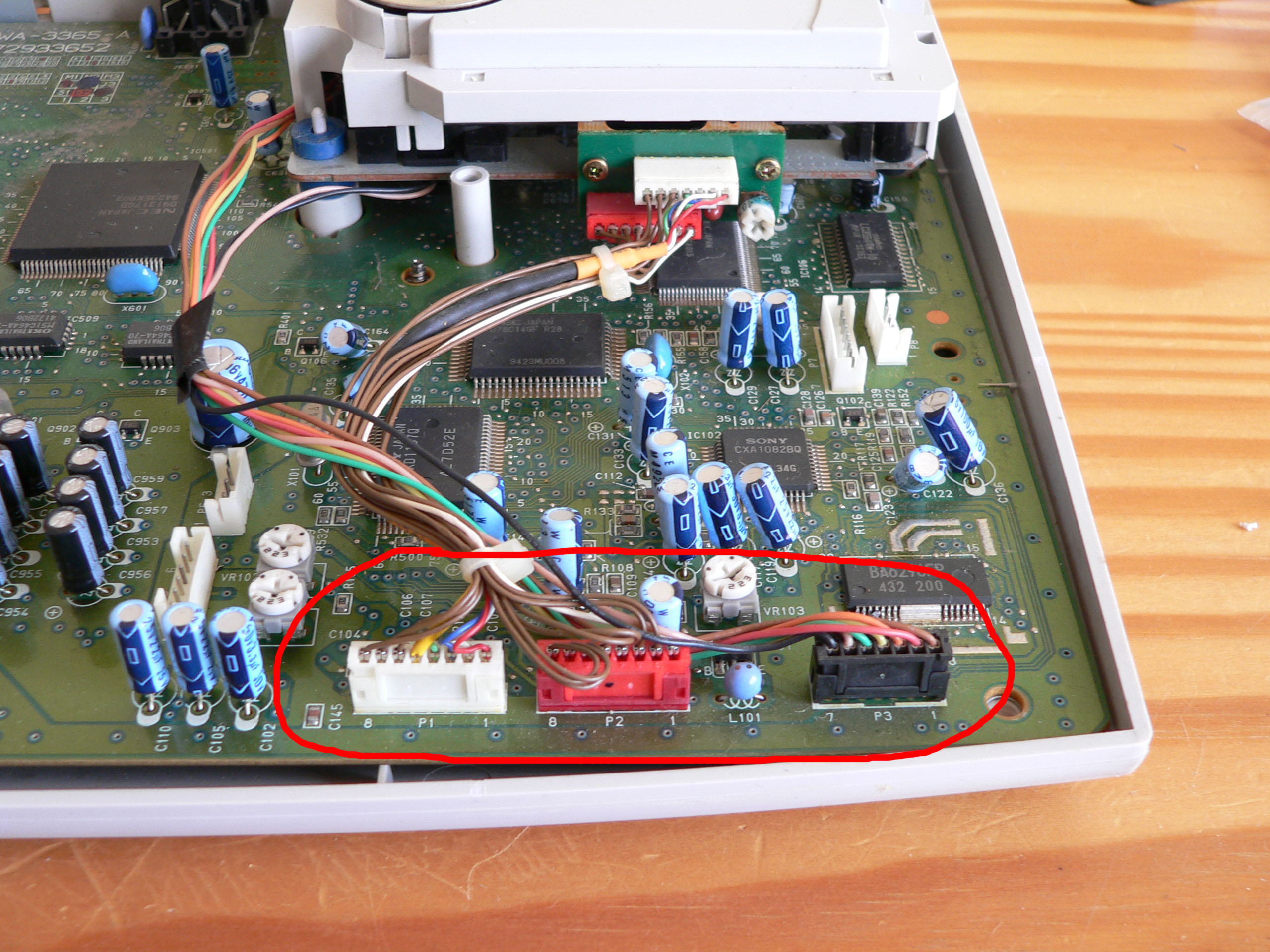

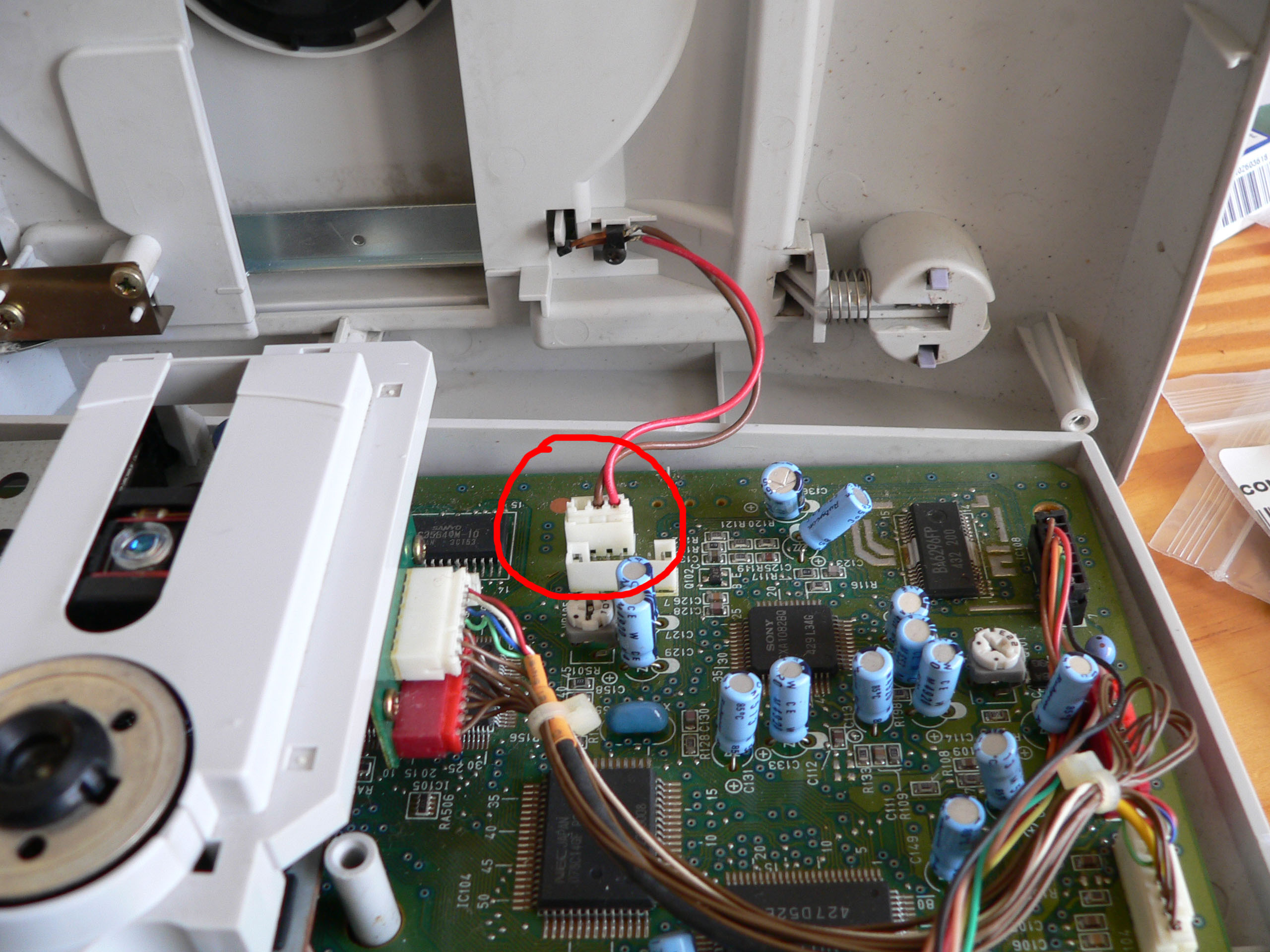

  • Déconnecter le câble du capteur d'ouverture du capot du lecteur CD et les câble du bloc optique :

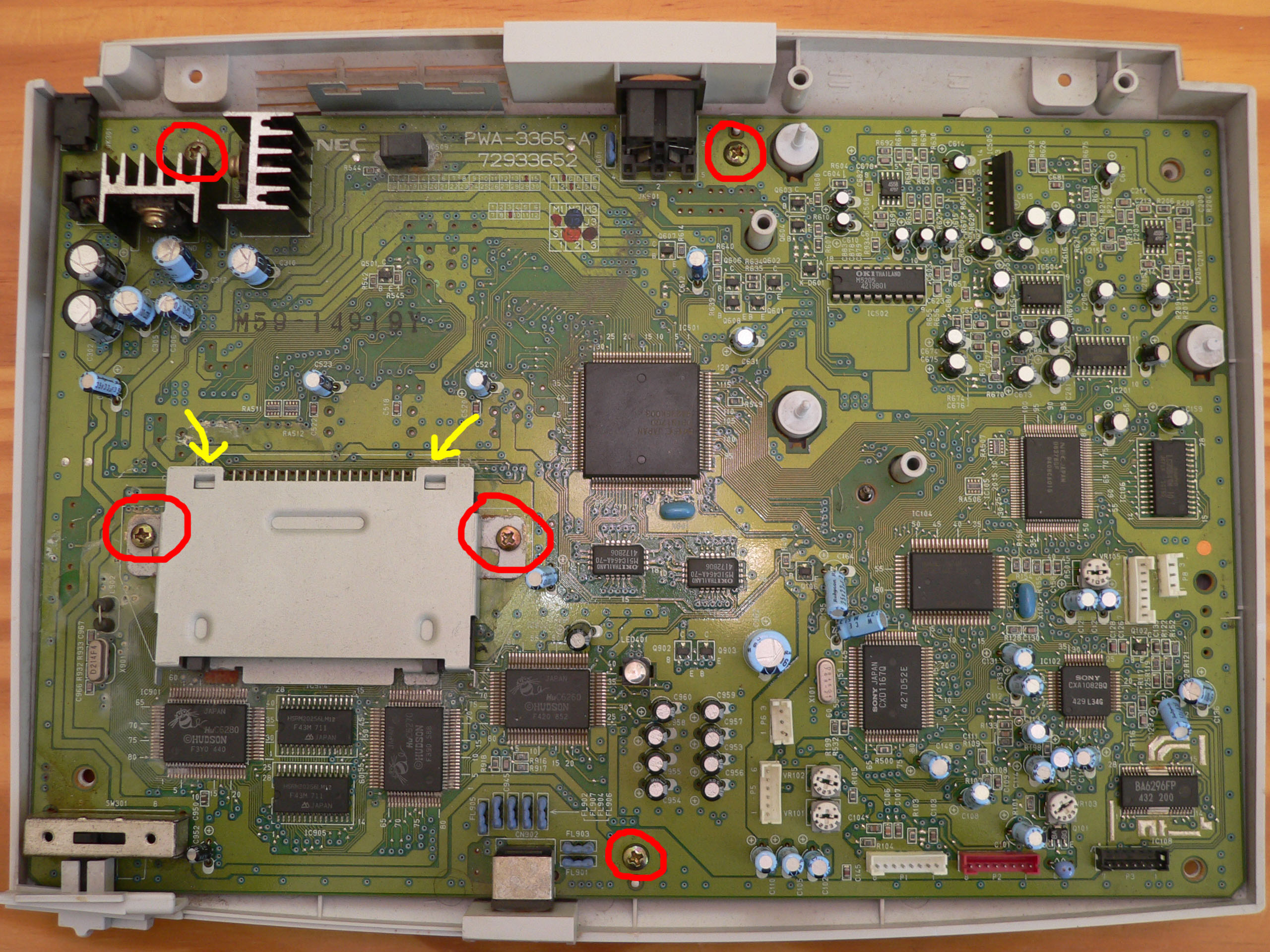

  • Enlever les vis qui fixent la carte mère à la coque de la console et sortir le guide des Hucard si vous souhaitez être plus à l'aise (en soulevant délicatement l'arrière du guide pour dégager les ergots de retenu du guide) :

Sources :

http://www.gamesx.com/rgbadd/rgbturbo.htm
http://baku.homeunix.net/RGB/PCE_DuoRX/PCE_DuoRX.html
