Bus Dextension

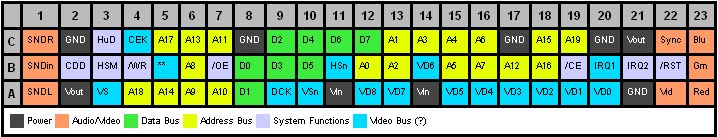

Le connecteur d extension de la PC Engine permet d accéder en particulier au port cartouche HuCard via le bus d adresse et le bus de données, au signal vidéo RGB et au signal audio.

Remarque : ce brochage correspond certainement à celui d une TG-16. Il serait nécessaire d inverser le bus de données (D0 à D7) pour une PCE.
