Cet article est pour les bricoleurs qui n ont plus ou pas le câble audio/vidéo DIN-5 qui se connecte sur le côtè latéral droit de la PCE (ou compatible de la gamme), ou pour ceux qui veulent se passer de l adaptateur RGB "énorme" fournit à l époque par Sodipeng qui se connecte sur le port d extension de la PCE.

Remarque : la sortie A/V est en composite. Il paraitrait que la sortie RGB est de meilleure qualité. Je n ai jamais trop vu de différence sur mon téléviseur. Je vous conseille ce site http://nfggames.com/games/ntsc/ qui explique les différences entre signaux RGB/S-Video/Composite/RF

Ce tutoriel est valable pour les modèles suivants (équipés d un connecteur DIN-5 pin) :

  • DUO, Turbo DUO (version US), DUO-R et DUO-RX
  • PCE
  • CoreGrafx I
  • CoreGrafx II
  • SuperGrafx
  • PCE LT

Pour les autres modèles il faut soit utiliser un module externe RGB ou alors opérer la console pour récupérer le signal RGB au niveau du chip vidéo. Voir les adresses suivantes pour plus de détail :

DUO-R avec un port A/V modifié

Remarque : certaines consoles ont un connecteur DIN-8 pin (voir ci-dessous). En fonction de la modification, soit la vidéo composite est conservée (dans ce cas la DIN8 fournit les modes vidéos RGB et Composite NTSC), soit la console a été transformée en full RGB (le signal vidéo composite NTSC n est plus disponible).

DUO-R avec connecteur composite DIN-5 et connecteur RGB DB9 IFU-30 avec connecteur RGB DB9

De mon point de vue, l inconvénient du RGB est qu il est nécessaire d utiliser un connecteur SCART (prise péritel en français). Ce connecteur se trouve généralement à l arrière du téliviseur. Si ce dernier est dédié à la console ça ne pose pas de problème. Si comme moi le téléviseur est dans le salon, il est plus simple d utiliser la connectique A/V en façade avant... Le rangement de la console s en trouve simplifié ;).

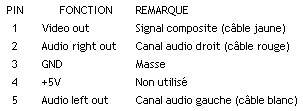

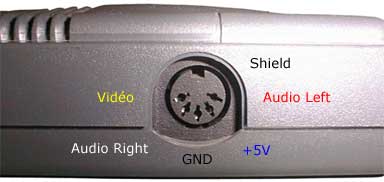

Passons à la pratique. Tout d abord, le connecteur A/V vue de la console et la spécification du brôchage :

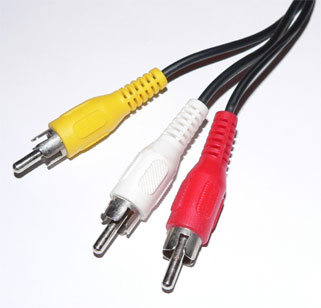

Le câble à acheter doit ressembler à cela au moins d ''un côté

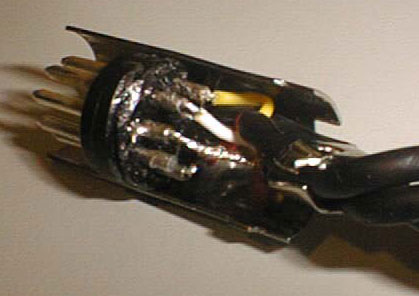

La DIN 5 broches démontée ça donne ça :

PS : ne pas utiliser un fer à souder qui chauffe trop sinon résultat crado...

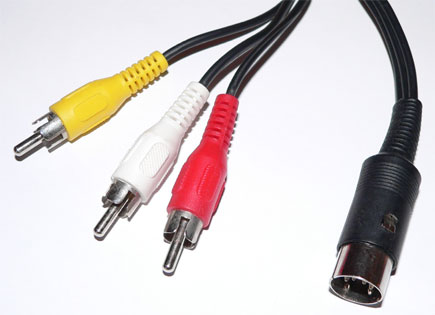

Le câble A/V terminé ressemblera à cela :

Ce montage a été testé sur Coregrafx et DUO-RX. Il n y a rien de compliqué si ce n est avoir un fer à souder, de l étain, le câble A/V ci-dessus et un peu de dextérité afin de ne pas se brûler :).

Source DIN-5 A/V pinout : http://www.gamesx.com/avpinouts/duoav.htm
